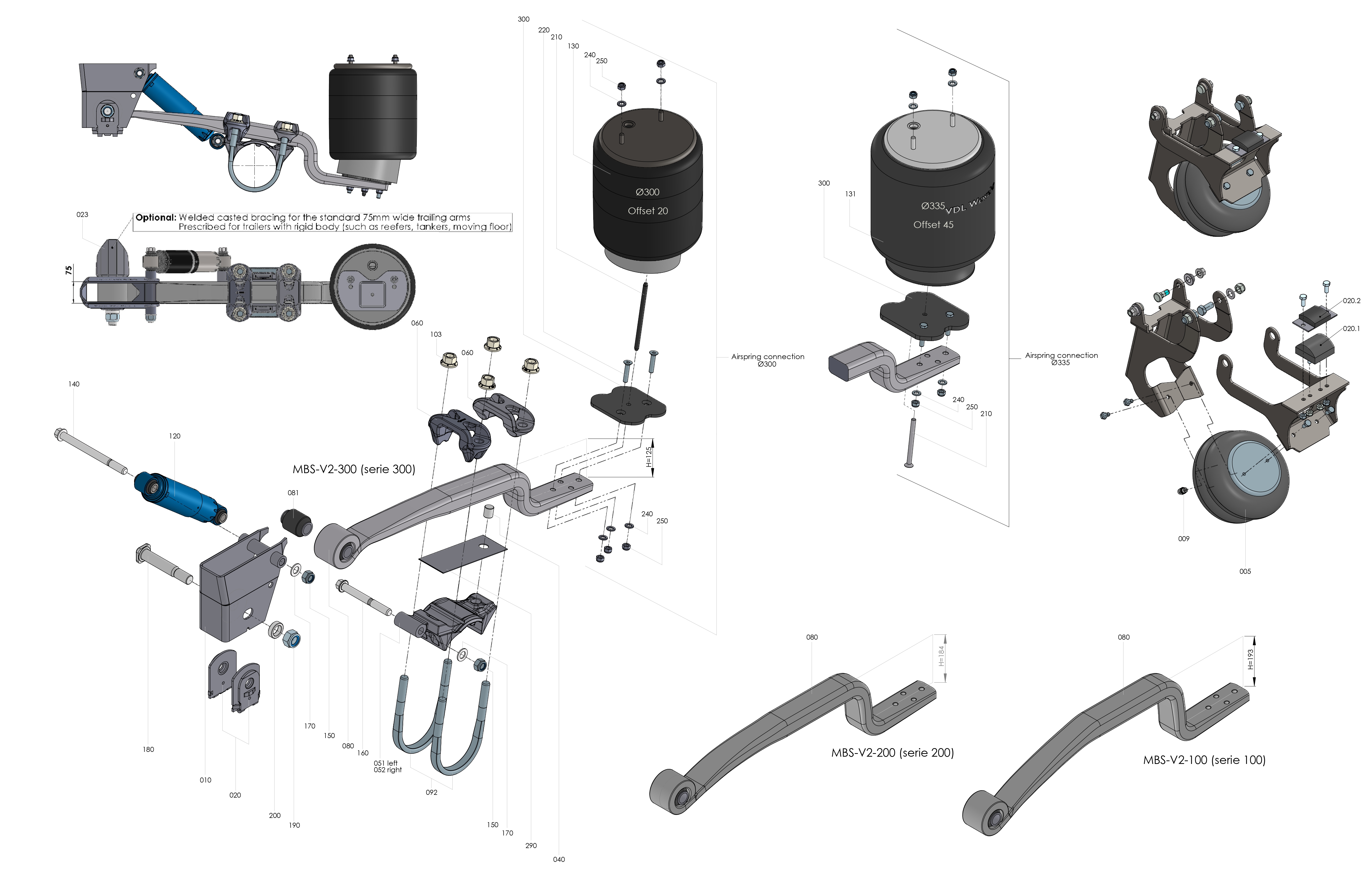

ZAWIESZENIE MBS V2 (9T)

NUMER CZĘŚCI ZAMIENNEJ

Numer pozycjiNumer artykułuNazwa artykułuDane techniczneReferencyjna waga (kg)
1080 010 050Spaw uchwytu wspornikaH=215 UT001UWN2156.17
1080 010 051Spaw uchwytu wspornikaH=290 UT001MWN2908.50
1080 010 052Spaw uchwytu wspornikaH=340 UT001MWN34010.00
1080 010 053Spaw uchwytu wspornikaH=420 UT001MWN420
1080 010 054Spaw uchwytu wspornikaH=380 UT001MWN38011.20
2080 020 050Płyta nośna6mm UT010A19K_B0,90
2380 023 002Usztywnienie wspawane (opcjonalnie)UT996A17A1.31
4080 040 001KołekØ25x29 UT999A99Z0,50
5180 051 050Mocowanie osi typu LUT006L84Z Ø146 dł6,76
5280 052 050Mocowanie osi typu RUT006R84Z Ø146 R6,76
6080 060 050Płytka U-bolt 75 z przoduUT005A106K Ø1463,49
6080 060 051Płyta śrubowa typu U 75 z tyłuUT005A107K Ø1462,60
6080 060 052Płyta śrubowa typu U 95 z tyłuUT005A86K Ø1462.40
6080 060 053Płytka U-bolt 95 z przoduUT005A87K Ø1463.00
8080 080 050Wahacz wleczony 75x54 (zawiera część 081)MBS-V2-300 (seria 300) F001A037MU75 H=12527.00
8080 080 051Wahacz wleczony 75x54 (zawiera część 081)MBS-V2-200 (seria 200) F001A037MT75 H=18428.50
8080 080 052Wahacz wleczony 75x54 (zawiera część 081)MBS-V2-100 (seria 100) F001A037MS75 H=19329.05
8080 080 054Wahacz wleczony 95x49 (zawiera część 081)MBS-V2-200 (seria 200) F001A037PW75 H=17933.00
8080 080 055Wahacz wleczony 95x49 (zawiera część 081)MBS-V2-100 (seria 100) F001A037PO75 H=19233.30
8080 080 057Wahacz wleczony 95x49 (zawiera część 081)MBS-V2-300 (seria 300) F001A037PX75 H=12031,58
8180 081 001Tuleja silentblockC2346270,50
9280 092 050Śruba UMJ22x1,5 G Ř146 UBS22B029G_B1,74
10380 103 001NakrętkaMJ22 x 1,5 UBM22W012G0,14
12080 120 051AmortyzatorNiebieski lub czarny z niebieską naklejką D8.91-2687W 275-3874.40
12080 120 052AmortyzatorCzarny z białą naklejką D8A91-2244W 265-368
13080 130 050Sprężyna powietrznaØ300 DJ-6 US04100B.6.00
13080 130 051Sprężyna powietrznaØ300 DJ-8 US04200B._B6,90
13180 131 050Sprężyna powietrznaØ335 DJ-6 US04110B.6,55
13180 131 051Sprężyna powietrznaØ335 DJ-8 US04235B.7.30
14080 140 002ŚrubaM20x2x240 10,9 C275128G0,63
15080 150 002Nakrętka NylocM20x2 10 DIN985 C3300630,06
16080 160 002ŚrubaM20x2x175 10,9 C275126G0,48
17080 170 001PodkładkaM20 DIN125 HV 315-390 C301389G0,02
18080 180 001Śruba obrotowaM27x2x172 8,8 UBB27W002G1.06
19080 190 002Nakrętka NylocM27x2 8 DIN985 UBM27N006ZN0,15
20080 200 001OdbojnikM27x14 UT009A09G0,10
21080 210 051ŚrubaM12x1,75x145 8,8 UBB12N018G0,13
21080 210 052SworzeńM12x1,75x206 8,8 UBB12W017G0,14
22080 220 050ŚrubaM12x1,75x60 10,9 DIN7991 C2756120,07
24080 240 001PodkładkaM12 DIN125A C301348V0,01
25080 250 001Nakrętka NylocM12x1,75 8 DIN985 C330021V0,02
29080 290 050Płyta cynkowa (między gniazdem osi a wahaczem wzdłużnym)UT999A124Z0,36
29080 290 051Płyta cynkowa (pomiędzy przednią płytką śruby w kształcie U a wahaczem wleczonym)Tylko dla wahaczy wleczonych o szerokości 95 mm UT999A205Z
29080 290 052Płyta cynkowa (pomiędzy przednią płytką śruby w kształcie U a wahaczem wleczonym)Tylko dla wahaczy wleczonych o szerokości 75 mm UT999A207Z
30080 300 050Płytka offsetowa sprężyny pneumatycznejV=20 Ø300 UT003A98K1,62
30080 300 051Płytka offsetowa sprężyny pneumatycznejV=45 Ř335 UT003A99K3,56
38080 380 002Spawanie cokołu sprężyny powietrznejH=50 niepowlekany UT011A15B0422.30
38080 380 011Spawanie cokołu sprężyny powietrznejH=90 niepowlekany UT011A15B0822,85
38080 380 012Spawanie cokołu sprężyny powietrznejH=130 niepowlekany UT011A15B1223.40
Podnoszenie osi
581 005 001Sprężyna powietrznaW01-968-7888 US06910F2,90
981 009 001Połączenie powietrzaG1/4" UWL80108522
2081 020 001OdbojnikWysoki guz C400052
2081 020 002OdbojnikNiski guz UT999002A05A0,22
10081 100 008Podnośnik osi AL-484-II-v12x = zestaw na 1 oś UR700144H1 (wysoki zderzak)13.16
10081 100 009Podnośnik osi AL-484-II-v22x = zestaw na 1 oś UR700144H2 (niski zderzak)13.11
10081 100 010Podnośnik osi AL-478-II-v12x = zestaw na 1 oś UR700143H1 (wysoki zderzak)13.27
10081 100 011Podnośnik osi AL-478-II-v22x = zestaw na 1 oś UR700143H2 (niski zderzak)13.21
